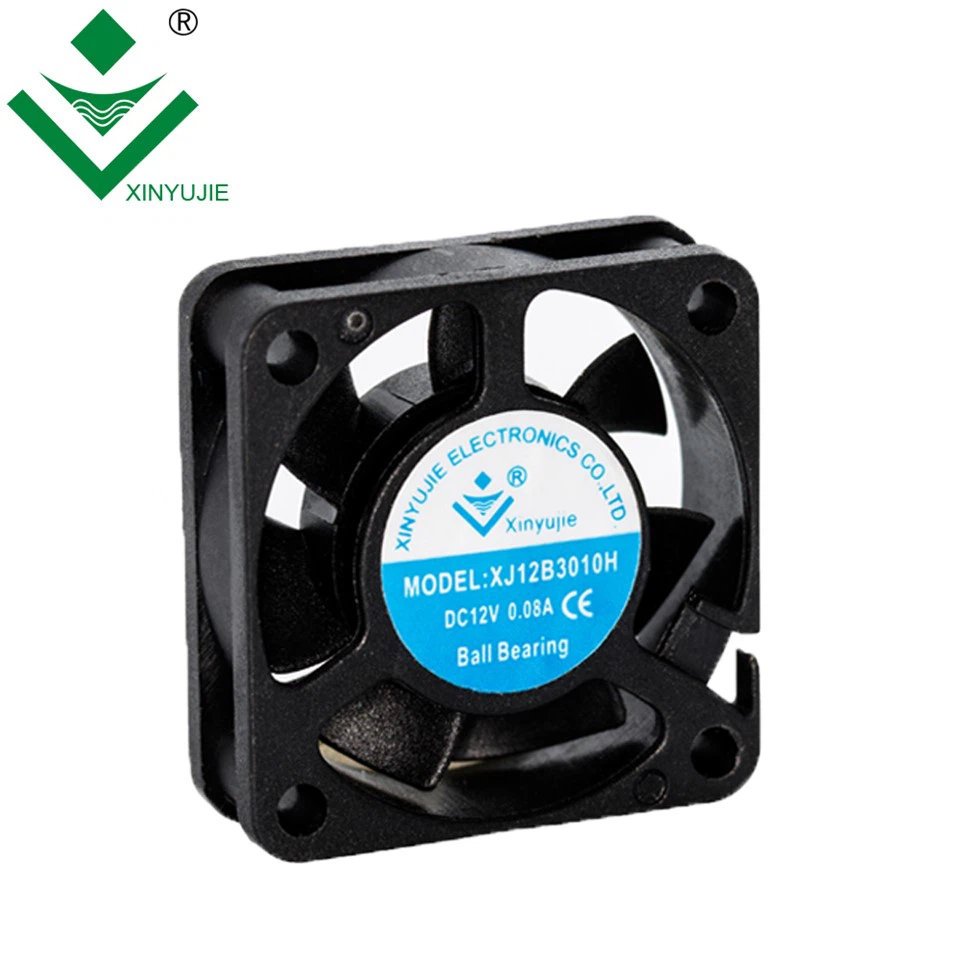

A 24 V-os egyenáramú axiális ventilátorunk nagyon kicsi, a legkisebb ventilátor 18 mm-es, és ha más méretet szeretne, testreszabható is.
DC ventilátor működési elve
Az egyenáramú ventilátor, ahogy a neve is sugallja, egyenfeszültségen és elektromágneses indukción keresztül történik, az elektromos energiából elektromágneses energiává, az elektromágneses energiát ezután mechanikai energiává alakítják, végül pedig mozgási energiává, így a ventilátor lapátja forog a hűtőventilátorban.
A hagyományos egyenáramú ventilátor főként négy részből áll: rotorból, állórészből, motorból és külső keretből. Az egyenáramú motor egy állandó mágneses forgórészből, egy többfokozatú tekercselő állórészből, egy helyzetérzékelőből és egy elektronikus kommutációs hajtásvezérlő áramkörből áll. A forgórész összetétele: a motor héja + állandó mágnesszalag + tengelymag + ventilátorlapát. Állórész alkatrész: zománcozott huzal + műanyag bevonatú szilikon acéllemez + csapágy + Hall indukciós próba + meghajtó áramkör + tengely.

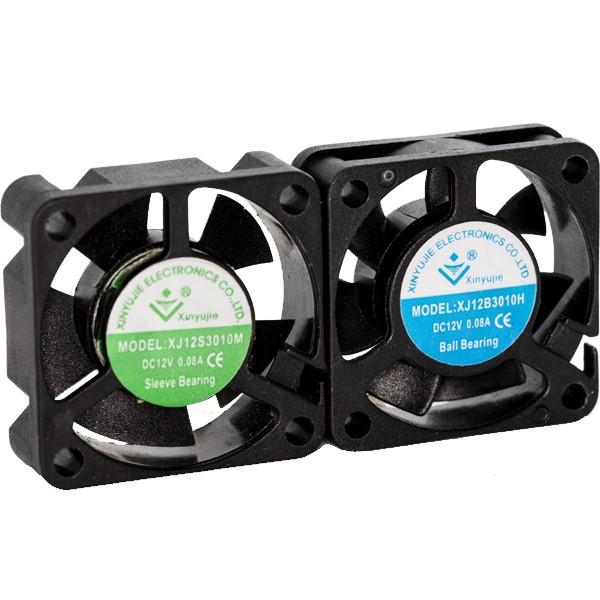

Rajongói kép

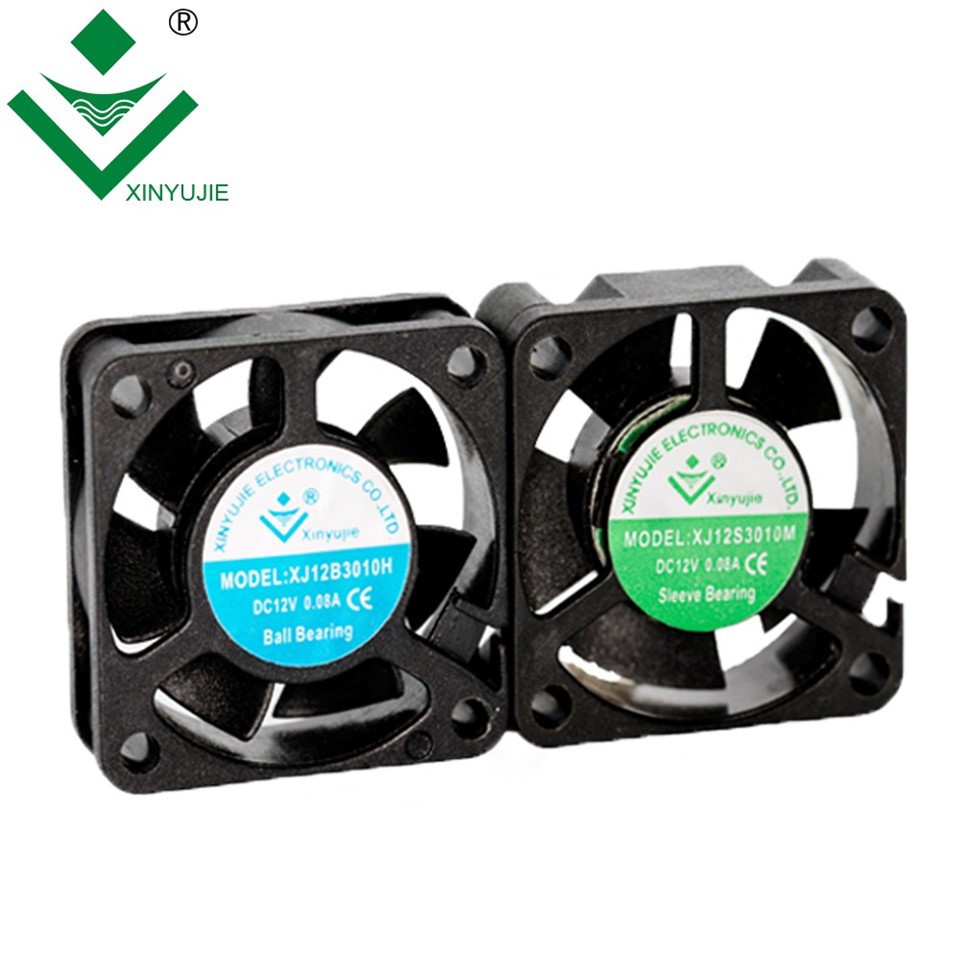

A zöld címke hüvelyes csapágyas ventilátor, a kék címke pedig dupla golyóscsapágyas ventilátor.
Mérnöki rajz
PQ görbe
Adatlap
|
Méret |
Modell |
Névleges feszültség |
Indítási feszültség |
Aktuális erősítő (A) |
Sebesség |
Légáramlás |
Statikus nyomás |
Zajszint |
Súly |
|
30*30*10mm |
XYJ05B3010M |
5 |
3.5 |
0.14 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
XYJ05B3010L |
5 |
3.5 |
0.10 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ12B3010H |
12 |
6 |
0.15 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ12B3010M |
12 |
6 |
0.07 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
|
XYJ12B3010L |
12 |
6 |
0.05 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ24B3010H |
24 |
12 |
0.08 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ24B3010M |
24 |
12 |
0.05 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
A ventilátor jellemzői
A 24 V-os egyenáramú axiális ventilátor kis méretű, csak 30 mm-es, és 18 mm-es, 20 mm-es, 25 mm-es ventilátorokat is készíthetünk. Ez a kis méretű ventilátor áttöri a termék helykorlátozását, kényelmesen beszerelhető a kis műszerbe, megoldja az ügyfél hőjét. disszipációs igényeket, és meghosszabbítja a vevő termékeinek élettartamát!
Testreszabott szolgáltatás
A következő kép az általunk testreszabott ventilátor a koreai ügyfelek igényei szerint. A ventilátor kör alakú keretet kapott, és nincs benne köríves lapát. A keret fehér, a ventilátor lapátja pedig átlátszó kristály színű. Ezt a terméket főként háztartási kisgépekben használják.
Ezen kívül különböző hálós huzatokat is tudunk illeszteni, amelyeknek különböző funkciója van. Például: a fémhálós burkolatot elsősorban az emberek ujjainak sérülésének elkerülésére használják; A fekete-fehér műanyag hálós burkolat elsősorban a por elkülönítésére szolgál, és megakadályozza, hogy a por a termék belsejébe kerüljön.
Gyári erő
Cégünk 2007-ben alakult, hűtőventilátorok gyártásával foglalkozik, gyárunk és berendezéseink lépésről lépésre fejlődnek, ha szüksége van rá, forduljon hozzánk bizalommal a [Elérhetőségi adatok]
